1、概述

1.1 产品简介

GB5310型北三RDSS手持终端是一款单北斗高精定位的多功能防尘防爆的工业级智能手持设备，终端采用Android 12操作系统，支持单北斗定位、支持北斗区域短报文通信，同时还提供4G通信、蓝牙、WiFi等多种无线通讯方式，让用户能在任何地域畅享语音通话、高速下载及数据传输等服务。该终端适用于各行业的日常高精度GIS信息采集、人员定位导航、站点管线巡检管理等应用场景。

1.2 功能特点

⑴ Android 12
⑵ 2100万后摄 + 1300万前摄
⑶ 6" 1080×2280 AMOLED
⑷ 北斗三号区域短报文通信
⑸ 全天候单北斗高精度定位
⑹ 高倍率大容量锂电池
⑺ 指纹识别
⑻ IP68防护
⑼ Type-C接口

2、产品介绍

2.1 整机外观

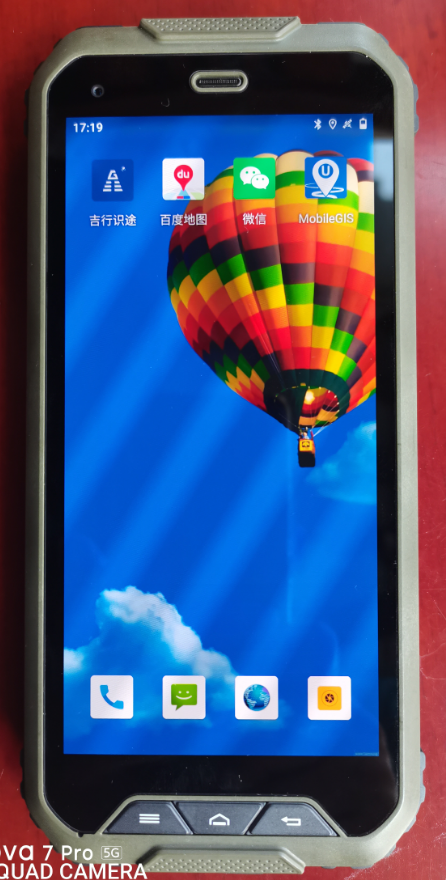

图1 北三RDSS手持终端外观

2.2 主要功能

（1）北斗三号区域短报文通信；
（2）北斗卫星定位；
（3）定时位置上报；
（4）SOS紧急报警；
（5）文本、语音和图片信息双向收发；
（6）离线导航；
（7）轨迹存储；
（8）蓝牙通信；
（9）参数查询与设置。

3、技术参数

3.1 手持机硬件参数

序号	项目类别	指标
1	处理器	MT6765，8核，最高主频2.3GHz
2	存储器	128GB ROM + 6GB RAM，TF卡可扩展256GB存储
3	操作系统	Android 12
4	显示屏	6" 1080×2280 AMOLED
5	触摸屏	电容多点触控(康宁大猩猩)
6	摄像头	2100万后摄+1300万前摄，后摄支持AF、真闪闪光灯
7	指纹识别	侧面指纹
8	传感器	光感、距离、重力、陀螺、地磁
9	部件	喇叭、麦克风、听筒、震动器
10	物理卡槽	北斗大卡SIM×1、公网Nano SIM×2、TF卡×1
11	锂电池	6000mAh/3.7V，可拆卸高倍率锂电池
12	公网通信	4G全网通
13	短距通信	蓝牙5.0、WiFi 2.4GHz+5.8GHz、NFC
14	USB通信	Type-C × 1
15	整机尺寸	182.9mm×84mm×24.5mm
16	整机重量	435g（含电池）
17	工作温度	-20℃~ +55℃
18	防护等级	IP68

3.2 通信定位模块参数

序号	类别	参数项	参数指标	备注
1	RDSS 接收 指标	接收通道频率	S2C：2491.75±8.16MHz
2		灵敏度	-123.8dBm@24kbps信息帧 -127.5dBm@16kbps信息帧 -130dBm@8kbps信息帧
3		误码率	≤1×10-5（仰角70~90°，方位角0~360°）
4		通道数	14
5	RDSS 发射 指标	发射通道	Lf1：1614.26±4.08MHz Lf2：1618.34±4.08MHz
6		发射功率	≥35dBm
7		信号频率准确度	≤5×10-7
8		载波抑制	≥30dBc
9		最大发送长度	1000汉字（基于北斗用户卡等级）
10	RNSS 指标	接收频点	BDS B1I/B1C
11		定位精度	2.5m（CEP50）
12		测速精度	0.1m/s（CEP50@30m/s）
13		冷启动	≤30s
14		热启动	≤3s
15		更新频率	≥1Hz
16		支持协议	NMEA 0183

4、设备清单

序号	名称	单位	数量	备注
1	手持终端	台	1
2	电池	块	1
3	数据线	根	1
4	充电器	个	1
5	随机资料	套	1
